Sealing System シーリング技術

SEALING

決まった量を決まった時間で塗布する!
正確な塗布で材料に無駄が無い!

特許番号 5285245号

シーリングシステムは、必要な時に必要な量を決まった時間で確実に塗布することが求められています。
NippoのシーリングサーボGunは、流量、圧力のコントロールがRobotの動作と呼応して機敏に反応します。
2液混合システムや材料粘度をコントロールする温度制御等、Nippoは用途に適合した提案をいたします。
機能に適した商品作りを基本に、設計製作及び施工と現地でのシステムの調整までを一貫して行います。
革新的なアプリケーションを提供すべくNippoは信頼できる技術に基づく独自のエンジニアリングをご提案します。

Sealing System

サーボシーラーシステム

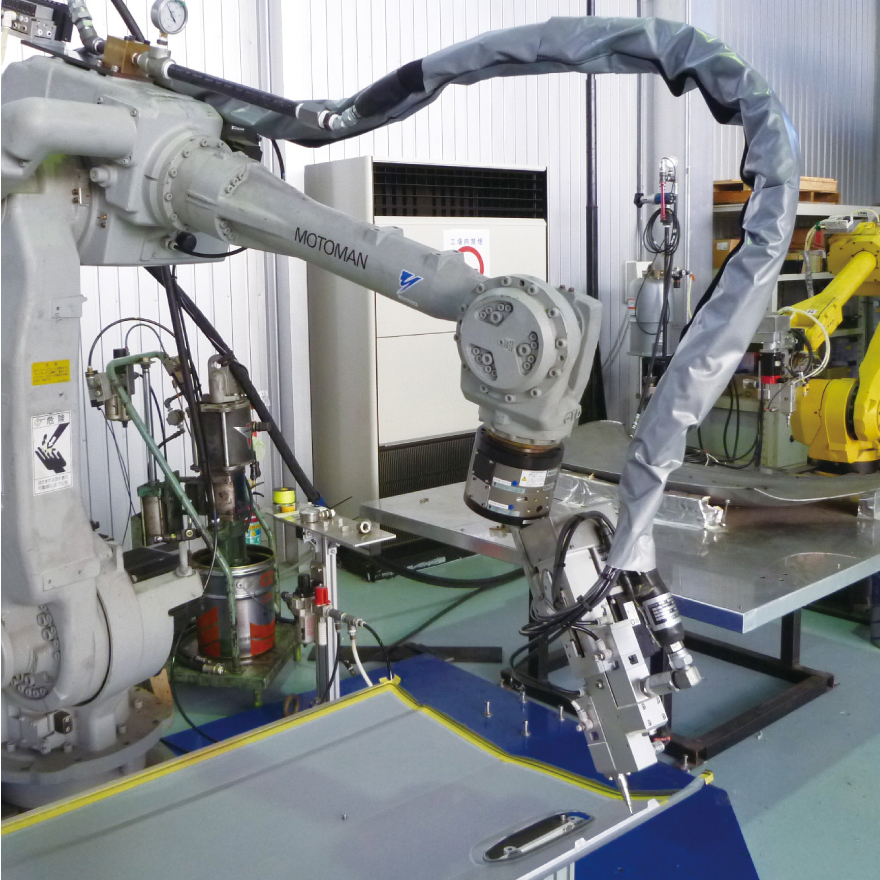

サーボシーラーシステム

Nippo製シーラーガンです。本体容器に材料を充填してピストンで押し出します。容器には吐出側バルブと充填バルブを使用してます。ピストンはボールネジを介してサーボモータと連結してます。サーボモータがロボットからの塗布量指令に従い動作して吐出量を制御します。

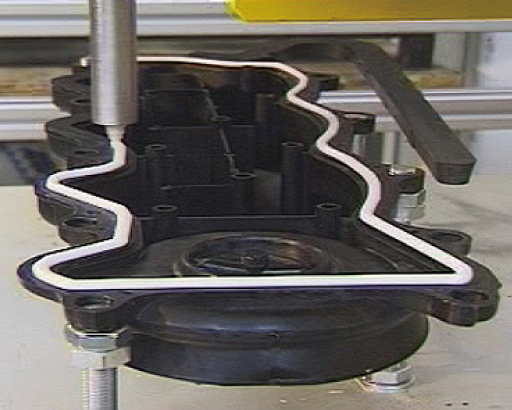

精密塗布シーラー

精密塗布シーラー

精密塗布シーラー。細かな曲線を一定速度で定量塗布を実行します。曲線の直径を制御装置に入力すれば、シーラーの移動速度と合わせて吐出量を演算し、定量塗布を実行します。

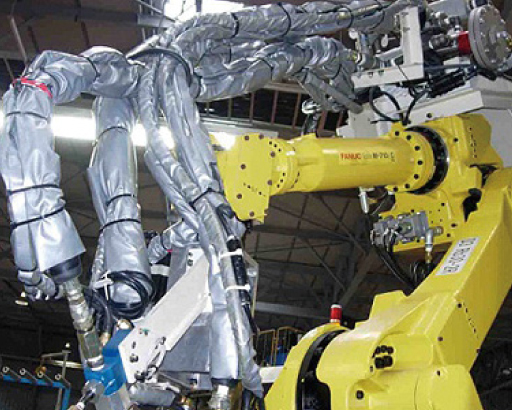

大容量サーボシーラー

大容量サーボシーラー

大容量サーボシーラー。150ccという容量を2,000mm/sという高速で定量塗布いたします。シーラーの移動速度と吐出量を合わせて演算し、サーボモータがロボットの移動速度2,000mm/sに見合った塗布量を実行します。

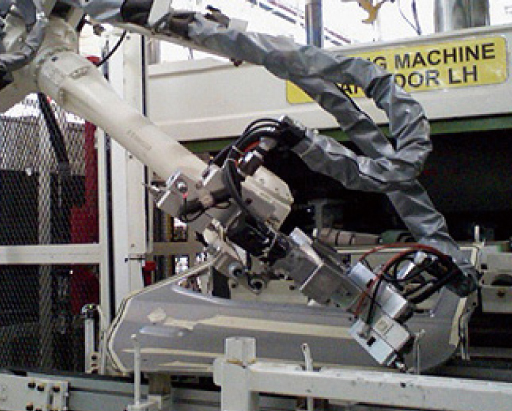

3サーボシーラーガン

3サーボシーラーガン

ディスペンサーを3台付けた事例です。ユーザーの仕様に合わせて、シーラー装置を設計、施工いたします。

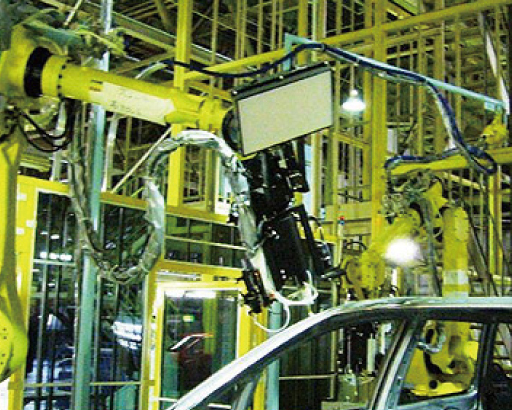

3次元視覚センサー付きサーボシーラーシステム

3次元視覚センサー付きサーボシーラーシステム

ロボットシーラー装置に視覚センサを使用した位置補正機能を追加した事例です。不安定なワーク搬送にてロボットが自動位置補正をし塗布いたします。

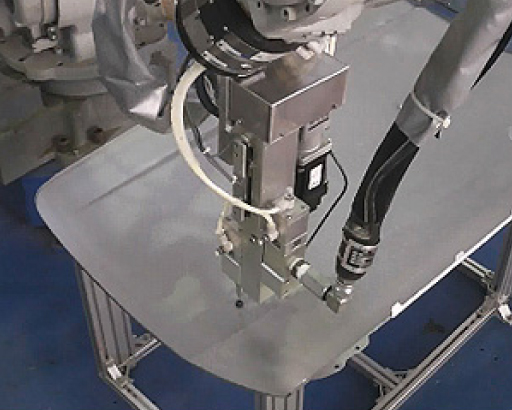

ダブルサーボシーラーシステム

ダブルサーボシーラーシステム

Nippo製シーラーガンを2台搭載した事例です。線上塗布用のサーボシーラーは塗布直径を制御し、一定量塗布のサーボシーラーは1ヵ所辺りの塗布量を制御します。
